Référence: B-F551
Marque: Scott Drake

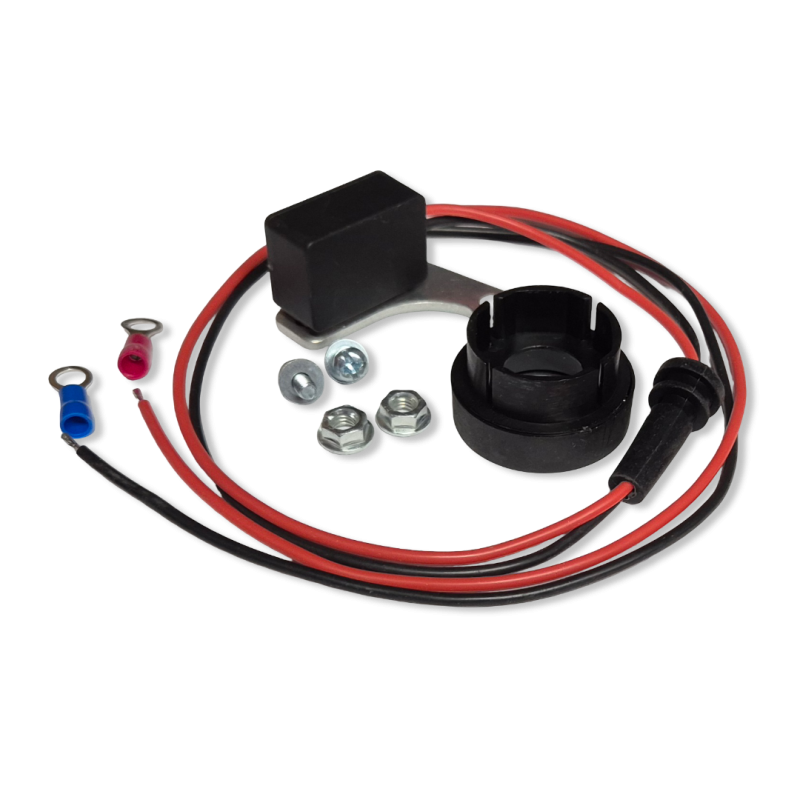

1965-1973 Kit de conversion à l'allumage électronique. Copie du système Pertronix utilisé depuis de nombreuses années.
Attention ! Sur certains distributeurs, il faudra recouper la plaque métallique du module. Voir la dernière photo.
Remplacez les éternelles vis platinées (contacts du rupteur) et le condensateur (surtout ceux de type récent) par cet allumage électronique ! Éliminez tous les problèmes d'étincelle. Votre ancien distributeur peut devenir électronique en quelques minutes, ce qui améliorera le rendement de votre V8.
Le module se monte à l'intérieur du distributeur Motorcraft d'origine à un seul jeu de contacts et à avance à dépression, ce qui permet au compartiment moteur de conserver son aspect d'origine. Le système fonctionne sur une installation 12 V avec le négatif à la masse. Comme sur la solution Pertronix d'origine, les aimants tournent avec le rotor et commandent le module, aucun boîtier de commande externe n'est donc nécessaire. Le kit n'est pas prévu pour les distributeurs à double contacts.
Il s'agit d'une copie fabriquée en Chine, spécialement choisie comme la meilleure possible et testée depuis plus d'un an sur nos voitures personnelles. Elle fonctionne parfaitement et coûte une fraction du prix de l'original. Le remplacement prend 5 minutes ; si vous avez des doutes sur la qualité, achetez-en 2 et gardez-en une dans le coffre en secours. Cela reviendra de toute façon plusieurs fois moins cher que l'original !
Pour fonctionner correctement, le module nécessite une alimentation 12 V sur le fil rouge. Deux possibilités de branchement :
1. Un fil séparé alimenté en 12 V après contact est amené au module et l'ancienne bobine est conservée.
2. On supprime le fil résistif (rose, dit « Pink Wire ») caché sous le tableau de bord, entre le contacteur d'allumage et la cloison pare-feu. La bobine reçoit ainsi en permanence 12 V et le module d'allumage est alimenté depuis la bobine. Malheureusement, dans ce cas, il faut remplacer la bobine par une bobine de 1,5 ohm fonctionnant en 12 V, et non en 9 V comme l'ancienne (ce qui améliorera aussi l'étincelle).
